Articolo 4

Piastra esagonale a stella

Ingombro 380 × 380 mm: circa il 60% di superficie in più rispetto alla piastra a croce. La scelta quando è la muratura, e non l'acciaio, a comandare il dimensionamento.

Piastra 380 × 380 × 10 mm · foro Ø28 78 €

Coste di rinforzo 50 × 10 mm

Materiale Acciaio zincato, non ghisa

Prezzi IVA esclusa, dal listino dell'officina. Manca ancora la documentazione di conformità (EN 1090-1 con FPC, 3.1 EN 10204 del materiale, zincatura UNI EN ISO 1461).

Campi d'impiego

Quando si sceglie questo pezzo

Paramenti deboli o disgregati

Murature in pietrame irregolare, con malta povera o parzialmente dilavata, dove una piastra compatta rischia di punzonare.

Tiri elevati

Quando il tiro di progetto è alto e non si vuole aumentare la compressione locale oltre quanto il paramento tollera.

Murature a sacco

Dove il paramento esterno ha spessore limitato rispetto al nucleo interno, un raggio di appoggio ampio riduce il rischio di distacco locale.

In cantiere

Note di posa

Il criterio

La capacità del sistema è il minore fra rottura della barra, punzonamento della muratura e crisi del capochiave. Nelle murature storiche comanda quasi sempre il secondo: passare da 300 a 380 mm non serve a rinforzare la piastra, serve a chiedere meno al paramento.

La forma

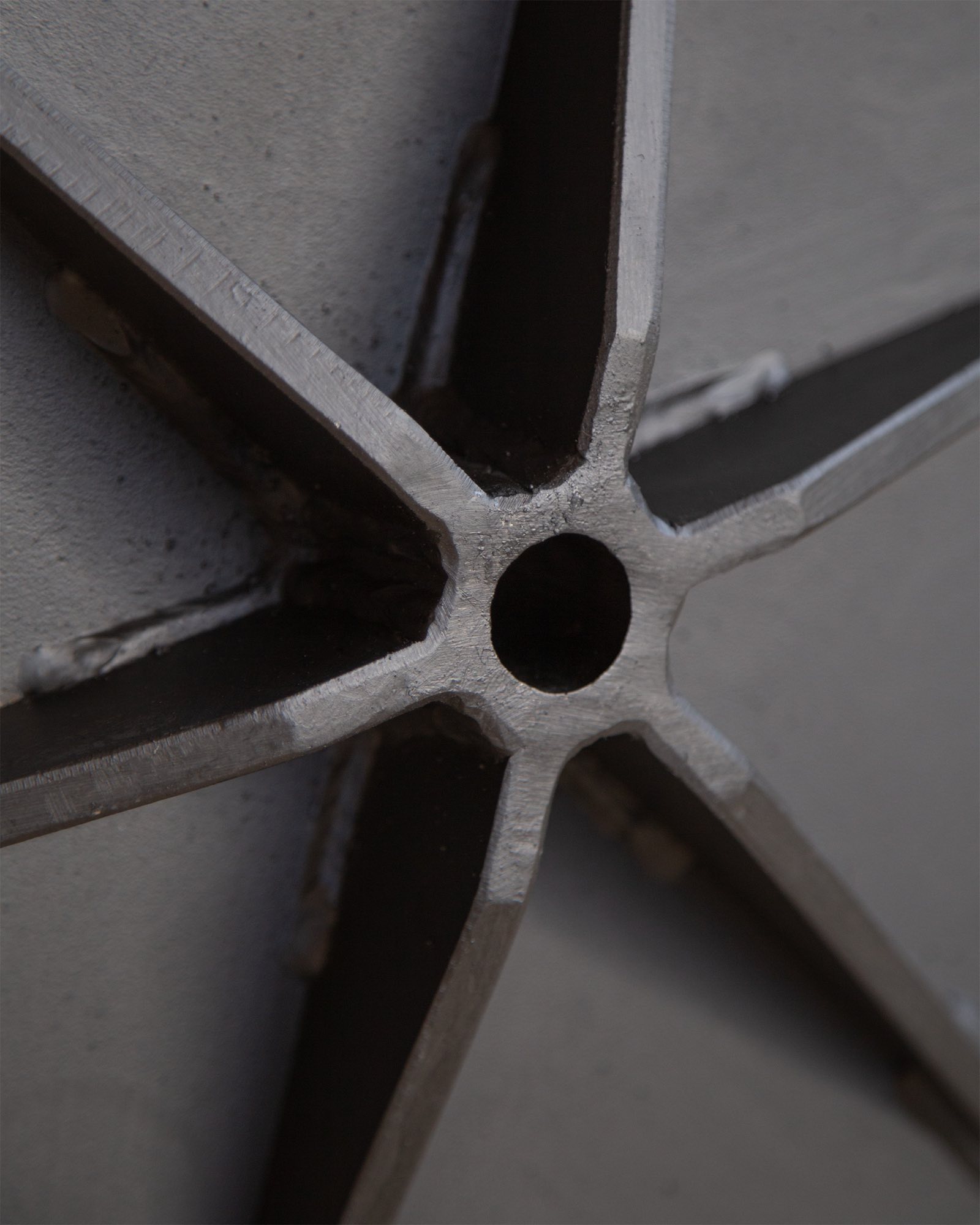

I bracci portano l'appoggio fino ai 380 mm di ingombro senza il peso di una lastra piena di quelle dimensioni. Si estende il raggio di ripartizione dove lavora, con un vantaggio pratico non trascurabile in fase di montaggio in quota.

Materiale e finitura

Acciaio, con rottura duttile e deformazione visibile prima del cedimento, a differenza delle piastre in ghisa diffuse sul mercato. Zincatura su tutto l'elemento, coste comprese.

Domande su questo articolo

Quello che ci chiedono

Quanto è più grande della piastra a croce?

380 × 380 mm contro 300 × 300: circa il 60% di superficie lorda in più (1.444 cm² contro 900). A parità di tiro, la stessa forza viene distribuita su un'area sensibilmente maggiore.

Quando conviene passare alla stella?

Quando il paramento è debole, disgregato o di qualità irregolare, e una piastra da 300 mm rischierebbe di punzonare la muratura: il caso in cui il dimensionamento è governato dalla resistenza del muro, non da quella dell'acciaio.

Il foro è lo stesso delle altre piastre?

Sì, Ø28 mm come ART.7 e ART.5. Le tre piastre sono intercambiabili sullo stesso tirante, quindi si può decidere la dimensione in fase esecutiva.

I dati dimensionali sono riferiti al pezzo. La scelta del modello, la verifica del tirante e del suo ancoraggio alla muratura competono al progettista strutturale.
