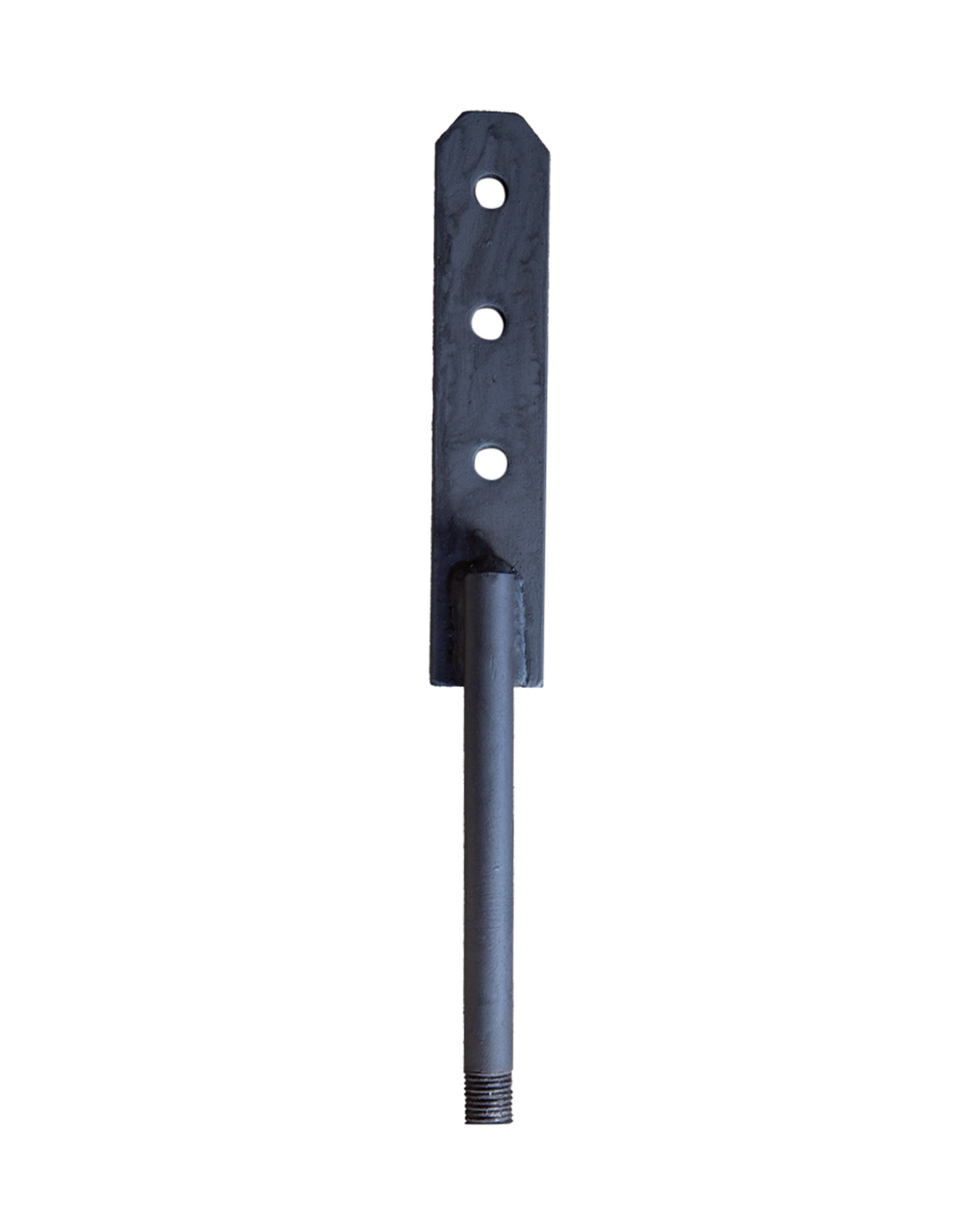

Tirante per trave in legno
La trave del solaio diventa il tirante. Il pezzo si fissa con viti passanti nella testata della trave ed esce all'esterno del muro sorreggendo la chiave: si risparmia la barra d'acciaio e, soprattutto, il carotaggio passante della muratura.
Prezzi IVA esclusa, dal listino dell'officina. Manca ancora la documentazione di conformità (EN 1090-1 con FPC, 3.1 EN 10204 del materiale, zincatura UNI EN ISO 1461).
Quando si sceglie questo pezzo
Solai lignei esistenti
Case in pietra, casali, edifici rurali: ovunque i solai siano in travi di legno e non ci sia un cordolo che colleghi le pareti.
Quando il carotaggio è escluso
Su paramenti di pregio o su murature troppo disgregate per reggere una perforazione passante, questa soluzione evita di aprire il muro.
Interventi diffusi di piano
Trattando più travi dello stesso solaio si collega l'intero piano alla muratura, e il solaio comincia a comportarsi come un diaframma invece che come una serie di elementi indipendenti.
Note di posa
Il doppio effetto
Collegare la testata alla muratura serve a due cose insieme: contrastare il ribaltamento della parete ed evitare che la trave si sfili dal proprio appoggio. Lo sfilamento delle travi è una delle cause più frequenti di crollo dei solai lignei durante il sisma.
Verifica preliminare
La testata è il punto della trave dove si concentrano marcescenza e attacchi biotici, perché è incassata nel muro e ventila poco. È anche il punto in cui questo articolo trasferisce il carico: lo stato del legno va accertato prima, non dopo.
Materiale e finitura
Acciaio zincato come tutto il catalogo. Il fissaggio alla trave è meccanico, con viti passanti: nessun incollaggio, nessuna resina, intervento reversibile. La zincatura è particolarmente rilevante qui, perché il pezzo lavora a contatto con legno e muratura, dove l'umidità di risalita è la norma.
Quello che ci chiedono
Come fa una trave di legno a fare da tirante?
Il pezzo si fissa con viti passanti nella testata della trave ed esce all'esterno del muro, dove sorregge la chiave. La trave, che attraversa già l'edificio, lavora a trazione al posto della barra d'acciaio.
Che vantaggio ha rispetto a un tirante normale?
Si risparmia la barra d'acciaio e soprattutto il carotaggio passante del muro, che su una muratura storica è l'operazione più invasiva dell'intero intervento.
Va bene su qualsiasi solaio in legno?
No. La trave deve essere sana in testata, di sezione adeguata e correttamente appoggiata: è il punto in cui si concentrano marcescenza e attacchi biotici, e va verificato prima.
I dati dimensionali sono riferiti al pezzo. La scelta del modello, la verifica del tirante e del suo ancoraggio alla muratura competono al progettista strutturale.
