Articolo 6

Piastra ovale

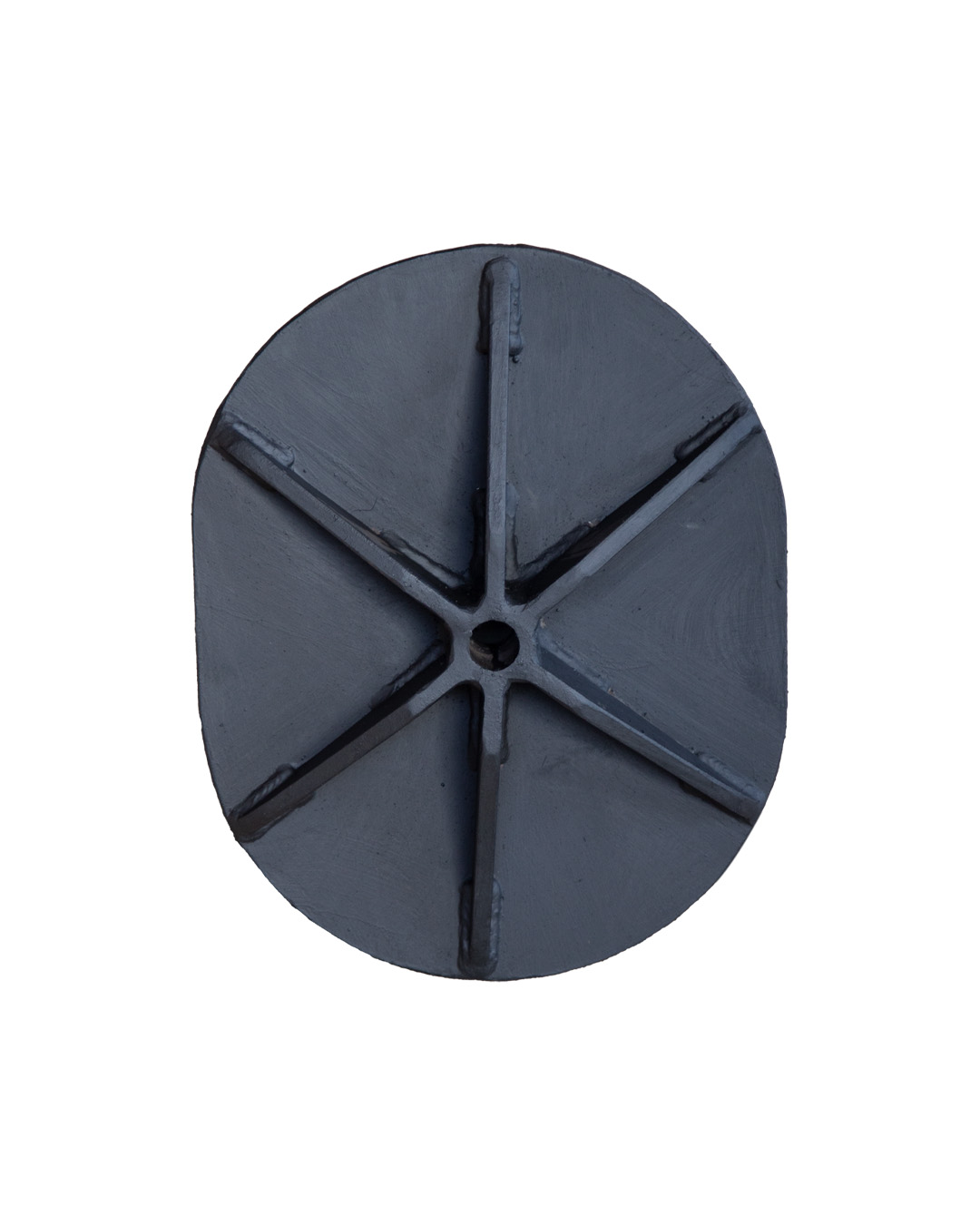

Contorno ovale e sei nervature saldate che dal foro centrale arrivano al bordo. È il pezzo per quando il muro da caricare è più lungo che largo: un maschio stretto, una fascia fra due aperture, dove una piastra quadra andrebbe a finire sul vuoto.

Piastra Ovale, foro centrale · misure da rilevare 45 €

Nervature Sei, saldate, dal centro al bordo

Materiale Acciaio, non ghisa

Misure ancora da rilevare — di questo articolo abbiamo le fotografie ma non le quote: ingombro, spessore, sezione delle nervature, diametro del foro e peso vanno presi sul pezzo. Finché non ci sono, questa scheda non scrive misure. Il prezzo è IVA esclusa, dal listino dell'officina. Manca anche la documentazione di conformità (EN 1090-1 con FPC, 3.1 EN 10204 del materiale, zincatura UNI EN ISO 1461).

Campi d'impiego

Quando si sceglie questo pezzo

Maschi murari stretti

Quando la porzione di muro che deve reggere il tiro è più lunga che larga, e una piastra quadra sborderebbe oltre la muratura buona.

Fasce fra due aperture

Sopra o sotto le finestre, dove l'appoggio deve stare dentro una fascia di altezza limitata e allungarsi in orizzontale.

Facciate a vista

Il contorno tondo non ha spigoli che tagliano il paramento: sul fronte di un edificio si legge meno duro di un quadro della stessa superficie.

In cantiere

Note di posa

La forma

Una piastra non serve a essere grande: serve a portare il tiro lontano dal foro, su muratura che tiene. L'ovale lo fa lungo un asse invece che su tutti e quattro i lati, e per questo entra dove il quadro non entra. Quando il muro è largo e sano, una quadra o una esagonale fanno lo stesso lavoro con meno complicazioni.

Le nervature

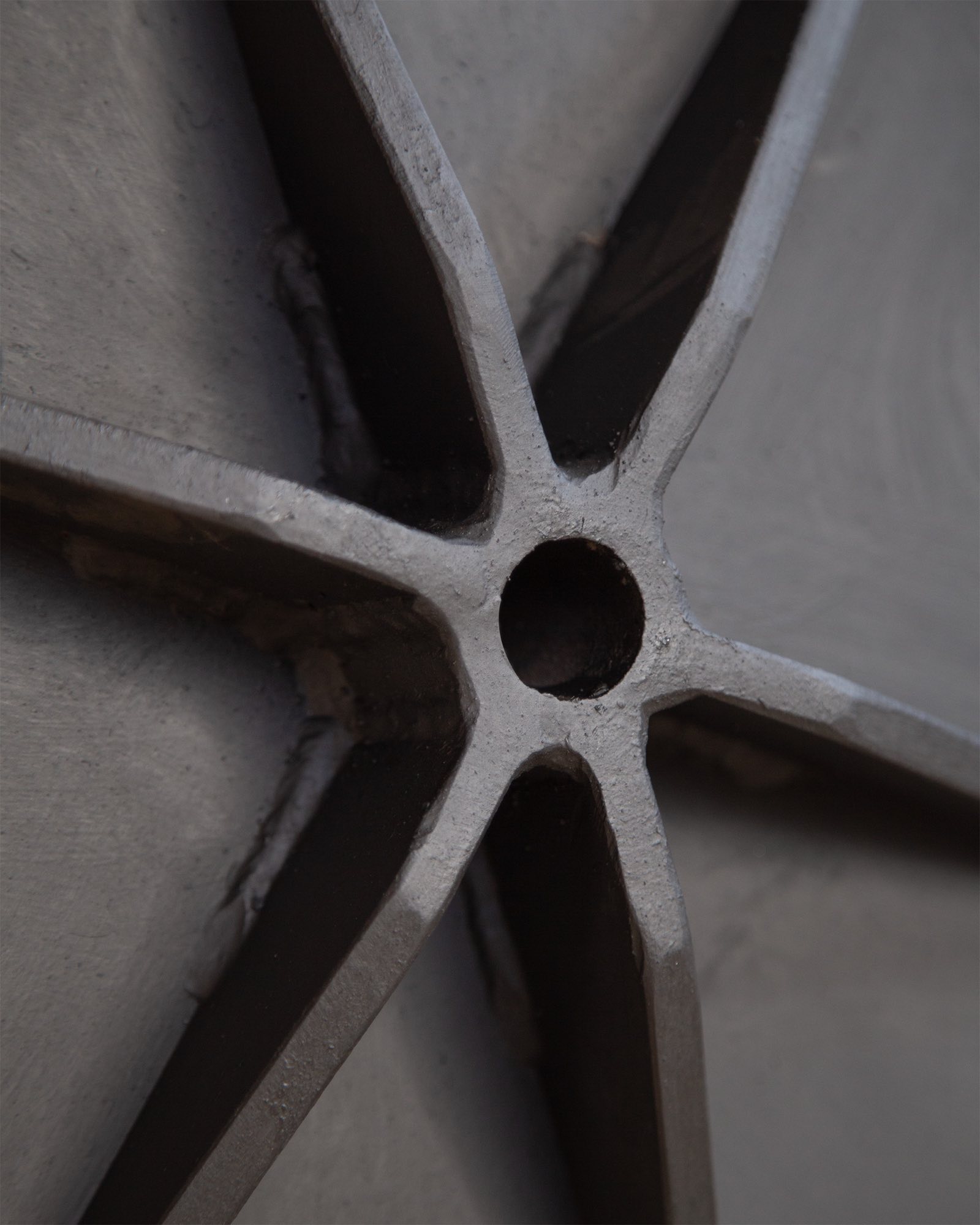

Sono sei e vanno dal centro al bordo. Servono a far sì che la lastra non si pieghi attorno al foro: senza, il tiro resterebbe concentrato lì intorno e il resto dell'ovale non lavorerebbe. Sono riportate e saldate, e si vedono i cordoni nella seconda fotografia.

Materiale e finitura

Acciaio, come gli altri capochiave, e non ghisa: si deforma prima di rompersi, e la deformazione si vede. La finitura di questo pezzo va confermata in officina prima di scriverla qui.

Domande su questo articolo

Quello che ci chiedono

Perché ovale e non quadra?

Per una questione di ingombro. Su un maschio murario stretto, o su una fascia fra due aperture, una piastra quadra sborda oltre la muratura che dovrebbe caricare, e gli spigoli finiscono sul vuoto. L'ovale sta dentro la stessa fascia portando l'appoggio più lontano lungo l'asse maggiore.

Le nervature sono saldate?

Sì. Le chiavi in ferro piatto le pieghiamo da un pezzo solo, senza saldature: è il nostro modo di lavorarle. Le piastre no, e questa nemmeno: le sei nervature sono riportate e saldate sulla lastra. Sono due lavorazioni diverse, e non abbiamo motivo di far finta che siano la stessa.

Si può fare su misura?

Sì, come tutto il resto. Ingombro dell'ovale, spessore, diametro del foro e numero di nervature si realizzano sul particolare quotato del progettista.

I dati dimensionali sono riferiti al pezzo. La scelta del modello, la verifica del tirante e del suo ancoraggio alla muratura competono al progettista strutturale.
